Hola soy Machinist de nuevo, ante todo quiero dar las gracias a los miembros del foro que me han ayudado a solventar la pregunta que había realizado sobre esta herramienta Jaxa y que me ha servido de mucha ayuda ya que ni si quiera mi profesor sabía las medidas de la mordaza. Pero comentando con mi profesor esto a surgido un nuevo problema a la hora de fabricar esta estupenda herramienta y es que tenemos la duda del funcionamiento de la rosca que mueve las dos mordazas en sentido opuesto. Yo opino que es una pieza que de la mitad a un lado lleva rosca a derechas y que de la mitad hacia el otro lado la rosca es de izquierdas y en el medio tenemos la rueda moleteada que en mi oinión creo que esta soldada a este tornillo. Cuando giramos la ruedecita creo que los soportes de las mordazas es cuando se desplazan en sentido contrario. En cambio mi profesor cree que la ruedecita moleteada no esta soldada y que el tornillo se desplaza de un lado al otro. Si miramos de frente la herramienta Jaxa me refiero a la ruedecita que esta vertical. Si alguien por este foro ha tenido ocasión de desmontar esta llave y fijarse como funciona este mecanismo la verdad que me sería de gran ayuda. Nuevamente quisiera dar las grácias a las personas de este foro por ayudarme aún no siendo un tema directo relacionado con relojes.
-
NORMAS GENERALES PARA TODOS LOS FOROS Y SUB-FOROS
La participación en el foro de ForodeRelojes.es es totalmente GRATUITA, si bien implica la aceptación de todas y cada una de las normas y condiciones que se detallan a continuación:
- Los
contenidos de los temas y/o mensajes publicados serán responsabilidad
única y exclusiva de su autor.
- ForodeRelojes.es
se reserva el derecho de modificar el nombre de usuario (nick)
de aquellos miembros, que por razones de mal gusto pudieran estar
en uso. No se podrán utilizar nicks (apodos) que hagan mención
a espacios comerciales propios o de terceros (por ej.: relojeriapepe.com),
o que contengan direcciones e-mail.
- ForodeRelojes.es
se reserva el derecho a expulsar temporal o permanentemente del
foro, y sin que medie previo aviso, a quienes incumplan estas
normas.
- ForodeRelojes.es
se reserva el derecho de interrumpir o cesar este servicio en
Internet en cualquier momento y sin obligación de aviso previo.
- En
el foro ForodeRelojes.es no se permite el uso de lenguaje soez,
discriminatorio, ofensivo, amenazante, insultante, objeto de acoso
o humillante para las personas. Cualquier usuario que utilice
un lenguaje descalificador o fuera de tono hacia otros miembros
o personas -sean o no de este foro-, será suspendido temporalmente
la primera vez, por un tiempo que puede oscilar entre los 7 y
los 30 días, según la gravedad de sus actuaciones (que serán valoradas
por el equipo de moderación). En el supuesto de que un usuario
reincidiese en la misma situación, será suspendido de modo definitivo
en el uso y acceso de este foro.
- Están
terminantemente prohibidas todas la manifestaciones, actuaciones
o contenidos gráficos que sean contrarios a la legislación vigente.
- No
se permitirá ningún tipo de referencia, publicidad, etc. relacionada
con las denominadas FALSIFICACIONES o RÉPLICAS, salvo en las situaciones
en que se pudiera desarrollar una comparativa que se realice para
salvaguardar los intereses de los usuarios y en evitación de una
posible estafa.
- En
ForodeRelojes.es NO SE REALIZAN TASACIONES ni valoraciones de
relojes. Los anuncios publicados con este fin podrán ser
eliminados o editados. En relojería los términos
ANTIGUO y ORO raramente son sinónimos de TESORO o FORTUNA.
- No
se permite publicitar productos, servicios, empleos o la publicación
de mensajes con fines de lucro.
- No
se permitirán rifas ni sorteos. Para compras conjuntas, concursos e iniciativas
similares, el promotor deberá enviar previo a la publicación
una solicitud detallada de las intenciones, procedimientos, plazos, premios y
reglas, al administrador general del foro, quien tiene la facultad de aprobarla
o denegarla, según el caso. Si después de aprobada se dieren problemas
y malos funcionamientos, tiene también la facultad de cerrar el asunto
solicitado en cualquier momento
si lo considera perjudicial para el foro o sus miembros.
- Para
colocar en la firma de usuarios un vínculo a otros sitios web
de naturaleza comercial, deberá solicitarse la correspondiente
autorización al Administrador, quien remitirá al solicitante las
condiciones y valorará su autorización o denegación.
- En
las firmas, avatares u otros elementos asociados al perfil de
usuario, no se permitirán textos ni elementos gráficos
que puedan resultar de mal gusto, soeces, con matices religiosos
o políticos, o que puedan incitar (de forma manifiesta
o velada) a cualquier tipo de provocación.
- Está
prohibido publicar material y/o contenido que pudiera incitar
o hacer apología de actos violentos, terroristas, racistas o pedófilos.
- No
se permite la publicación de contenidos extraidos de otros sitios
webs, salvo autorización expresa de sus autores, siendo único
responsable de estos actos el autor que los publique en ForodeRelojes.es.
Tampoco está permitida la publicación de direcciones
e-mail personales, para contactar entre usuarios se usuará
la mensajería privada del foro.
- Están
totalmente prohibidos los hilos y/o temas de contenido político
y/o religioso.
- ForodeRelojes.es
no es en ningún caso responsable de la pérdida, alteración o eliminación
del contenido o información que los participantes incluyan en
sus mensajes, como consecuencia de posibles fallas técnicas en
los equipos y servidores de ForodeRelojes.es.
- ForodeRelojes.es
se reserva el derecho de supervisar el foro y los moderadores
se reservan el derecho de no publicar (o eliminar después de su
publicación) aquellos contenidos propuestos por los usuarios que
no respondan estrictamente a los objetivos del foro y a los parámetros
establecidos en las presentes normas. La moderación de temas y
contenidos puede ser realizada en cualquier momento posterior
a la publicación de los mensajes en el foro de ForodeRelojes.es.
- Todos
los contenidos que los usuarios publiquen en ForodeRelojes.es
son otorgados bajo licencia Creative
Commons BY-NC-SA, salvo que el autor exprese lo contrario
en cada mensaje que publique.
- ForodeRelojes.es,
a su exclusivo criterio, se reserva el derecho a modificar o ampliar
las presentes normas, asumiendo cada usuario el compromiso de
revisarlas de forma periódica, a fin de adquirir conocimiento
de las posibles modificaciones que pudieran realizarse desde su
ingreso.
- Todos
los participantes aceptan en forma expresa que ForodeRelojes.es
y/o sus organizadores no serán responsables en modo alguno por
el contenido o información de los mensajes, las opiniones y comentarios
de los participantes del foro, y tampoco por los daños, directos
o indirectos, incidentales, especiales, consecuenciales, lucro
cesante ni ningún otro que pudieran sufrir los usuarios de este
servicio por el material, información o manifestaciones transmitidos
a través del mismo, como así tampoco serán responsables por la
difamación, ofensa, injuria, calumnia, conducta amenazadora, obscena
discriminatoria o ilegal, daños y/o perjuicios causados por parte
de usuarios de este servicio, ni por la violación de derechos
intelectuales, de marca, publicidad por parte de cualquier usuario,
o cualquier otro daño por cualquier otra causa relacionada directa
o indirectamente con el uso de este servicio de foro.
- Los
contenidos de los temas y/o mensajes publicados serán responsabilidad
única y exclusiva de su autor.
Gracias y otra consulta por favor
- Iniciador del tema MACHINIST
- Fecha de inicio
Fildi
New member
Evidentemente se trata de una varilla con un cuadradillo en el centro donde engarza la rueda. A cada lado del cuadradillo va roscada de forma opuesta a la contraria. La varilla permanece siempre en su sitio. Si fuera la misma rosca las garras se moverian en el mismo sentido al girar la rueda.
BELLISAN
Member
Exacto si es la rosca es identica en ambos lados las garas irian las dos a la vez a la derecha o a la izquierda manteniendo la misma separacion entre ellas.
Y la ruedecilla ha de ser solidaria al eje, sino se desplazaria por la rosca, si realizar un cuadrado ceentral te complica la fabricacion de eje una opcion es unirlos mediante un pasador, atraviesas rueda y eje con una broca e insertas el pasador a traves de los dos, como el mecanismo ha de hacer poca fuerza puede ser muy pequeño.
Y la ruedecilla ha de ser solidaria al eje, sino se desplazaria por la rosca, si realizar un cuadrado ceentral te complica la fabricacion de eje una opcion es unirlos mediante un pasador, atraviesas rueda y eje con una broca e insertas el pasador a traves de los dos, como el mecanismo ha de hacer poca fuerza puede ser muy pequeño.

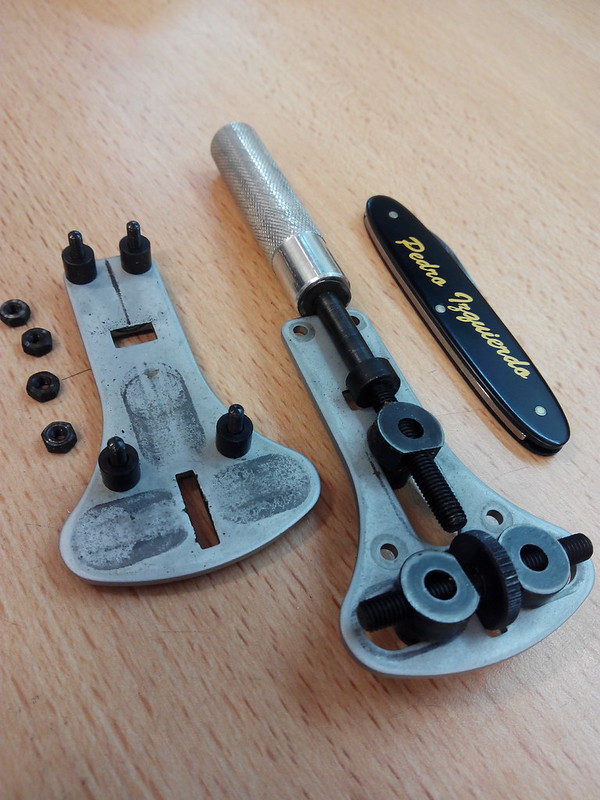

Ya te ha dado un buen gráfico BELLISAN, no obstante te dejo unas fotos.
